Coude 90° Série 3000 acier A105N SW (socket welding) dn15 ~ 1/2'' ~ ø21.30

Raccords Série 3000 acier SW (socket welding)
Coude 90° S3000 A105N SW (socket welding)
search
  • Coude 90° S3000 A105N SW (socket welding)
  • Coude 90° Série 3000 A105N SW (socket welding)
  • Plan Coude 90° Série 3000 A105N SW (socket welding)
  • Courbe Coude 90° Série 3000 A105N SW (socket welding)

Photos non contractuelles

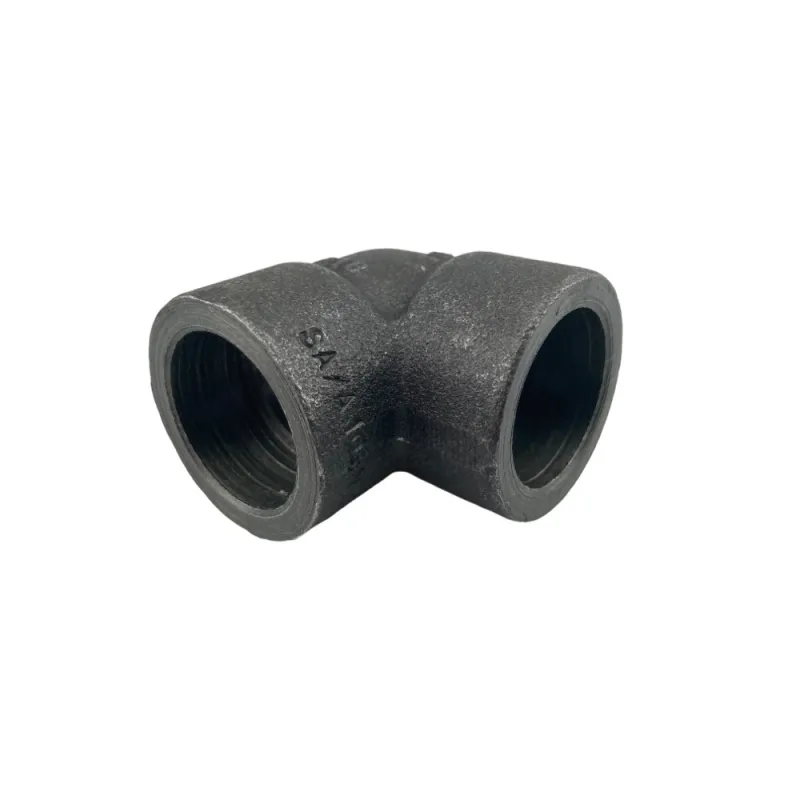

Coude 90° à souder en acier A105 Socket Welding série 3000 femelle-femelle - Haute pression

Description :

Le coude à 90° en acier forgé A105, de type Socket Welding (SW) série 3000, est conçu pour modifier la direction des fluides dans les systèmes de tuyauterie industrielle. Ses extrémités femelle-femelle permettent une connexion sécurisée avec des tuyaux ou des équipements correspondants, assurant une étanchéité optimale et une résistance mécanique élevée.

Utilisation :

Ce coude est idéal pour diverses applications industrielles nécessitant des connexions robustes et fiables, notamment :

  • Les industries pétrolières et gazières
  • Les installations de traitement chimique
  • Les centrales électriques
  • Les systèmes hydrauliques et pneumatiques

Disponible du 1/4" au 2" (Diamètre supérieur : Nous consulter)

Plus de détails
Type de raccordement : À souder SW (socket-welding)
dn15 ~ 1/2'' ~ ø21.30
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

6,71 € TTC

5.59 € HT

Unité de vente : Pièce
S3C90D000SW0015
Diamètre (en pouce) : DN15 ~ 1/2'' ~ Ø21.30
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Coude 90° Série 3000 acier A105N SW (socket welding)

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité).

Référence produit actuellement sélectionnée : --

Complément d'information Coude 90° Série 3000 acier A105N SW (socket welding)

Construction :

  • Matériau : Acier au carbone ASTM A105, reconnu pour sa résistance mécanique et sa capacité à supporter des pressions élevées.
  • Type de raccordement : Socket Welding (SW) série 3000, conçu pour des applications à haute pression.
  • Forme : Coude à 90° avec extrémités femelle-femelle, facilitant l'assemblage avec d'autres composants du système de tuyauterie.

Caractéristiques techniques :

  • Pression nominale (PN) : Jusqu'à 210 bars (3000 psi), adaptée aux applications haute pression.
  • Diamètres disponibles : Plusieurs tailles sont proposées pour s'adapter aux besoins spécifiques de chaque installation.
  • Norme de fabrication : Conforme à la norme ASME B16.11, garantissant des dimensions précises et une interchangeabilité avec d'autres composants standardisés.

Normalisation : Ce coude est conforme aux normes suivantes :

  • Matériau : ASTM A105, spécification standard pour les raccords en acier forgé au carbone destinés aux applications sous haute pression.
  • Dimensions et tolérances : ASME B16.11, couvrant les raccords forgés à socket-weld et filetés.

Pression : La pression nominale de ce coude est de 3000 psi (210 bars), le rendant apte aux systèmes nécessitant une résistance élevée à la pression.

Température : Ce coude en acier A105 est adapté pour une utilisation dans des environnements à haute température, typiquement jusqu'à 425 °C, en fonction des conditions opérationnelles spécifiques.

Caractéristiques techniques Coude 90° Série 3000 acier A105N SW (socket welding)

Fiche technique

Référence
S3C90D000SW0015
Matière
Acier A105
Forme
Coude 90°
Entraxe
En fonction du modèle choisi
Type de raccordement
À souder SW (socket-welding)
Raccordement
Femelle
Diamètre
En fonction du modèle choisi
Pression maximum
210 bar
Température maximum
450°C
Poid
En fonction du modèle choisi
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce

Caractéristiques liées à la version du produit Coude 90° Série 3000 acier A105N SW (socket welding)

Voici la liste des références et poids correspondants aux options séléctionnées.
S3C90D000SW0008 - Coude 90° Série 3000 acier A105N SW (socket welding) - DN8 ~ 1/4'' ~ Ø13.50
Diamètre (en pouce) DN8 ~ 1/4'' ~ Ø13.50
Poids emballé 0,11kg
2.89 € HT
Consulter
S3C90D000SW0010 - Coude 90° Série 3000 acier A105N SW (socket welding) - DN10 ~ 3/8'' ~ Ø17.20
Diamètre (en pouce) DN10 ~ 3/8'' ~ Ø17.20
Poids emballé 0,14kg
4.86 € HT
Consulter
S3C90D000SW0015 - Coude 90° Série 3000 acier A105N SW (socket welding) - DN15 ~ 1/2'' ~ Ø21.30
Diamètre (en pouce) DN15 ~ 1/2'' ~ Ø21.30
Poids emballé 0,25kg
5.59 € HT
Consulter
S3C90D000SW0020 - Coude 90° Série 3000 acier A105N SW (socket welding) - DN20 ~ 3/4'' ~ Ø26.70
Diamètre (en pouce) DN20 ~ 3/4'' ~ Ø26.70
Poids emballé 0,35kg
8.26 € HT
Consulter
S3C90D000SW0025 - Coude 90° Série 3000 acier A105N SW (socket welding) - DN25 ~ 1'' ~ Ø33.40
Diamètre (en pouce) DN25 ~ 1'' ~ Ø33.40
Poids emballé 0,52kg
9.91 € HT
Consulter
S3C90D000SW0032 - Coude 90° Série 3000 acier A105N SW (socket welding) - DN32 ~ 1''1/4 ~ Ø42.20
Diamètre (en pouce) DN32 ~ 1''1/4 ~ Ø42.20
Poids emballé 0,78kg
12.19 € HT
Consulter
S3C90D000SW0040 - Coude 90° Série 3000 acier A105N SW (socket welding) - DN40 ~ 1''1/2 ~ Ø48.30
Diamètre (en pouce) DN40 ~ 1''1/2 ~ Ø48.30
Poids emballé 1,04kg
20.74 € HT
Consulter
S3C90D000SW0050 - Coude 90° Série 3000 acier A105N SW (socket welding) - DN50 ~ 2'' ~ Ø60.30
Diamètre (en pouce) DN50 ~ 2'' ~ Ø60.30
Poids emballé 1,6kg
39.42 € HT
Consulter
Référence - Désignation Diamètre (en pouce) Poids emballé Prix
S3C90D000SW0008 - Coude 90° Série 3000 acier A105N SW (socket welding) - DN8 ~ 1/4'' ~ Ø13.50 DN8 ~ 1/4'' ~ Ø13.50 0,11kg 2.89 € HT
S3C90D000SW0010 - Coude 90° Série 3000 acier A105N SW (socket welding) - DN10 ~ 3/8'' ~ Ø17.20 DN10 ~ 3/8'' ~ Ø17.20 0,14kg 4.86 € HT
S3C90D000SW0015 - Coude 90° Série 3000 acier A105N SW (socket welding) - DN15 ~ 1/2'' ~ Ø21.30 DN15 ~ 1/2'' ~ Ø21.30 0,25kg 5.59 € HT
S3C90D000SW0020 - Coude 90° Série 3000 acier A105N SW (socket welding) - DN20 ~ 3/4'' ~ Ø26.70 DN20 ~ 3/4'' ~ Ø26.70 0,35kg 8.26 € HT
S3C90D000SW0025 - Coude 90° Série 3000 acier A105N SW (socket welding) - DN25 ~ 1'' ~ Ø33.40 DN25 ~ 1'' ~ Ø33.40 0,52kg 9.91 € HT
S3C90D000SW0032 - Coude 90° Série 3000 acier A105N SW (socket welding) - DN32 ~ 1''1/4 ~ Ø42.20 DN32 ~ 1''1/4 ~ Ø42.20 0,78kg 12.19 € HT
S3C90D000SW0040 - Coude 90° Série 3000 acier A105N SW (socket welding) - DN40 ~ 1''1/2 ~ Ø48.30 DN40 ~ 1''1/2 ~ Ø48.30 1,04kg 20.74 € HT
S3C90D000SW0050 - Coude 90° Série 3000 acier A105N SW (socket welding) - DN50 ~ 2'' ~ Ø60.30 DN50 ~ 2'' ~ Ø60.30 1,6kg 39.42 € HT
