Raccord union Série 3000 acier A105N SW (socket welding) Femelle dn15 ~ 1/2'' ~ ø21.30

Raccords Série 3000 acier SW (socket welding)
Raccord union Socket Welding A105N série 3000 Femelle
search

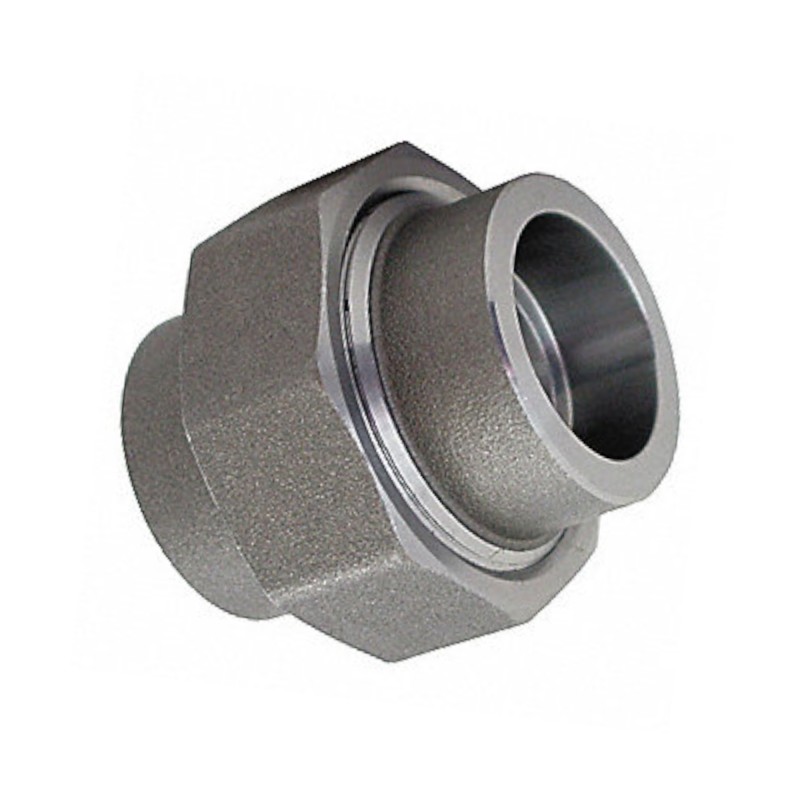

  • Raccord union Socket Welding A105N série 3000 Femelle
  • Plan raccord union Série 3000 A105N SW (socket welding) Femelle

Photos non contractuelles

Raccord union Socket Welding A105N série 3000 Femelle - Haute pression

Description :

Le raccord union femelle de la série 3000, fabriqué en acier forgé A105N, est conçu pour assurer une connexion fiable et démontable entre deux sections de tuyauterie dans des systèmes industriels à haute pression. Sa conception à souder par emboîtement (Socket Welding - SW) garantit une étanchéité optimale, essentielle pour maintenir l'intégrité des réseaux sous haute pression.

Utilisation :

Ce raccord est idéal pour diverses applications industrielles nécessitant des connexions robustes et démontables, notamment :

  • Les industries pétrolières et gazières
  • Les installations de traitement chimique
  • Les centrales électriques
  • Les systèmes hydrauliques et pneumatiques

Disponible du 1/4" au 2" (Diamètre supérieur : Nous consulter)

Plus de détails
Type de raccordement : À souder SW (socket-welding)
dn15 ~ 1/2'' ~ ø21.30
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

14,94 € TTC

12.45 € HT

Unité de vente : Pièce
S3UN0D000SW0015
Diamètre (en pouce) : DN15 ~ 1/2'' ~ Ø21.30
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Raccord union Série 3000 acier A105N SW (socket welding) Femelle

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité).

Référence produit actuellement sélectionnée : --

Complément d'information Raccord union Série 3000 acier A105N SW (socket welding) Femelle

Construction :

  • Matériau : Acier au carbone ASTM A105N, reconnu pour sa robustesse et sa capacité à résister à des pressions élevées.
  • Type de raccordement : Socket Welding (SW) série 3000, adapté aux applications à haute pression.
  • Forme : Union femelle avec des extrémités à emboîtement, facilitant l'assemblage et le démontage des composants du système de tuyauterie.

Caractéristiques techniques :

  • Pression nominale (PN) : Jusqu'à 210 bars (3000 psi), convenant aux applications haute pression.
  • Diamètres disponibles : Du DN8 au DN50, pour répondre aux besoins spécifiques de chaque installation.
  • Norme de fabrication : Conforme à la norme ASME B16.11, garantissant des dimensions précises et une interchangeabilité avec d'autres composants standardisés.

Normalisation : Ce raccord est conforme aux normes suivantes :

  • Matériau : ASTM A105N, spécification standard pour les raccords en acier forgé au carbone destinés aux applications sous haute pression.
  • Dimensions et tolérances : ASME B16.11, couvrant les raccords forgés à socket-weld et filetés.

Pression : La pression nominale de ce raccord est de 3000 psi (210 bars), le rendant adapté aux systèmes nécessitant une résistance élevée à la pression.

Température : Ce raccord en acier A105N est conçu pour une utilisation dans des environnements à haute température, généralement jusqu'à 425 °C, en fonction des conditions opérationnelles spécifiques.

Caractéristiques techniques Raccord union Série 3000 acier A105N SW (socket welding) Femelle

Fiche technique

Référence
S3UN0D000SW0015
Matière
Acier A105
Forme
Union
Entraxe
En fonction du modèle choisi
Type de raccordement
À souder SW (socket-welding)
Raccordement
Femelle
Diamètre
En fonction du modèle choisi
Pression maximum
210 bar
Température maximum
450°C
Poid
En fonction du modèle choisi
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Raccord union Série 3000 acier A105N SW (socket welding) Femelle

Voici la liste des références et poids correspondants aux options séléctionnées.
S3UN0D000SW0008 - Raccord union Série 3000 acier A105N SW (socket welding) Femelle - DN8 ~ 1/4'' ~ Ø13.50
Diamètre (en pouce) DN8 ~ 1/4'' ~ Ø13.50
Poids emballé 0,31kg
9.2 € HT
Consulter
S3UN0D000SW0010 - Raccord union Série 3000 acier A105N SW (socket welding) Femelle - DN10 ~ 3/8'' ~ Ø17.20
Diamètre (en pouce) DN10 ~ 3/8'' ~ Ø17.20
Poids emballé 0,4kg
12.34 € HT
Consulter
S3UN0D000SW0015 - Raccord union Série 3000 acier A105N SW (socket welding) Femelle - DN15 ~ 1/2'' ~ Ø21.30
Diamètre (en pouce) DN15 ~ 1/2'' ~ Ø21.30
Poids emballé 0,53kg
12.45 € HT
Consulter
S3UN0D000SW0020 - Raccord union Série 3000 acier A105N SW (socket welding) Femelle - DN20 ~ 3/4'' ~ Ø26.70
Diamètre (en pouce) DN20 ~ 3/4'' ~ Ø26.70
Poids emballé 0,71kg
14.59 € HT
Consulter
S3UN0D000SW0025 - Raccord union Série 3000 acier A105N SW (socket welding) Femelle - DN25 ~ 1'' ~ Ø33.40
Diamètre (en pouce) DN25 ~ 1'' ~ Ø33.40
Poids emballé 1,11kg
17.16 € HT
Consulter
S3UN0D000SW0032 - Raccord union Série 3000 acier A105N SW (socket welding) Femelle - DN32 ~ 1''1/4 ~ Ø42.20
Diamètre (en pouce) DN32 ~ 1''1/4 ~ Ø42.20
Poids emballé 1,37kg
25.42 € HT
Consulter
S3UN0D000SW0040 - Raccord union Série 3000 acier A105N SW (socket welding) Femelle - DN40 ~ 1''1/2 ~ Ø48.30
Diamètre (en pouce) DN40 ~ 1''1/2 ~ Ø48.30
Poids emballé 1,95kg
30.42 € HT
Consulter
S3UN0D000SW0050 - Raccord union Série 3000 acier A105N SW (socket welding) Femelle - DN50 ~ 2'' ~ Ø60.30
Diamètre (en pouce) DN50 ~ 2'' ~ Ø60.30
Poids emballé 2,88kg
35.43 € HT
Consulter
Référence - Désignation Diamètre (en pouce) Poids emballé Prix
S3UN0D000SW0008 - Raccord union Série 3000 acier A105N SW (socket welding) Femelle - DN8 ~ 1/4'' ~ Ø13.50 DN8 ~ 1/4'' ~ Ø13.50 0,31kg 9.2 € HT
S3UN0D000SW0010 - Raccord union Série 3000 acier A105N SW (socket welding) Femelle - DN10 ~ 3/8'' ~ Ø17.20 DN10 ~ 3/8'' ~ Ø17.20 0,4kg 12.34 € HT
S3UN0D000SW0015 - Raccord union Série 3000 acier A105N SW (socket welding) Femelle - DN15 ~ 1/2'' ~ Ø21.30 DN15 ~ 1/2'' ~ Ø21.30 0,53kg 12.45 € HT
S3UN0D000SW0020 - Raccord union Série 3000 acier A105N SW (socket welding) Femelle - DN20 ~ 3/4'' ~ Ø26.70 DN20 ~ 3/4'' ~ Ø26.70 0,71kg 14.59 € HT
S3UN0D000SW0025 - Raccord union Série 3000 acier A105N SW (socket welding) Femelle - DN25 ~ 1'' ~ Ø33.40 DN25 ~ 1'' ~ Ø33.40 1,11kg 17.16 € HT
S3UN0D000SW0032 - Raccord union Série 3000 acier A105N SW (socket welding) Femelle - DN32 ~ 1''1/4 ~ Ø42.20 DN32 ~ 1''1/4 ~ Ø42.20 1,37kg 25.42 € HT
S3UN0D000SW0040 - Raccord union Série 3000 acier A105N SW (socket welding) Femelle - DN40 ~ 1''1/2 ~ Ø48.30 DN40 ~ 1''1/2 ~ Ø48.30 1,95kg 30.42 € HT
S3UN0D000SW0050 - Raccord union Série 3000 acier A105N SW (socket welding) Femelle - DN50 ~ 2'' ~ Ø60.30 DN50 ~ 2'' ~ Ø60.30 2,88kg 35.43 € HT
