Filtre à tamis gaz acier en Y à brides PN 16 dn 50

Vannes gaz et filtres
Filtre à tamis gaz acier en Y à brides PN 16
search
  • Filtre à tamis gaz acier en Y à brides PN 16
  • Nomenclature Filtre à tamis gaz acier en Y à brides PN 16
  • Dimensions Filtre à tamis gaz acier en Y à brides PN 16
  • Courbe pression temperature Filtre à tamis gaz acier en Y à brides PN 16
  • Coefficient de debit Filtre à tamis gaz acier en Y à brides PN 16

Photos non contractuelles

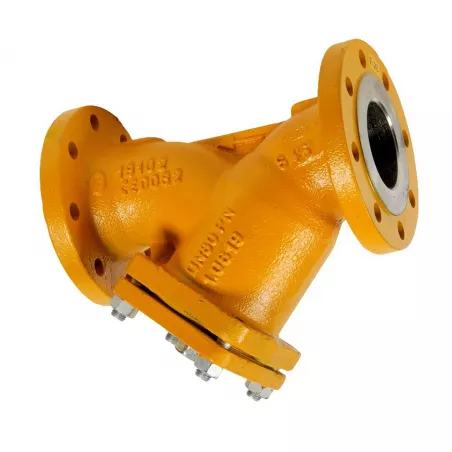

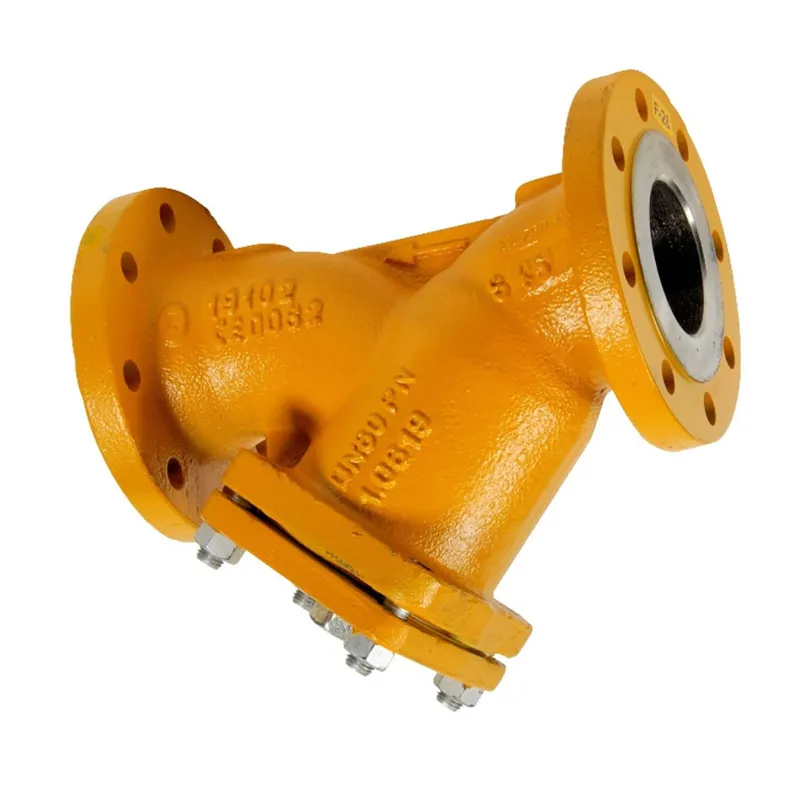

Filtre à tamis gaz acier en Y à brides PN 16 en acier carbone

Utilisation :

  • Gaz naturel
  • Température mini admissible Ts : - 20°C
  • Température maxi admissible Ts :+ 400°C
  • Pression maxi admissible Ps : 16 bars

Disponible en :

Filtre gaz acier à brides R. F. PN16 du DN 50 au DN 200

Plus de détails
Type de raccordement : À brides EN1092-1 PN16
dn 50
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

367,69 € TTC

306.41 € HT

Unité de vente : Pièce
23700F00PN16050
Diamètre DN : DN 50
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Filtre à tamis gaz acier en Y à brides PN 16

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité).

Référence produit actuellement sélectionnée : --

Complément d'information Filtre à tamis gaz acier en Y à brides PN 16

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques techniques :

  • Tamis inox démontable
  • A brides R.F. PN16
  • Montage horizontal ou vertical avec fluide descendant (respecter le sens de passage indiqué sur le corps par une flèche )
  • Filtration 150 μm
  • Chapeau boulonné avec bouchon de purge taraudage BSP

Construction :

  • Dimensions : DN50 à 200
  • Raccordement : A brides PN16 RF
  • Pression : 16 bars
  • Temperature maxi : 400°C
  • Temperature mini : -20°C
  • Matière : Acier EN 1.0619

Normalisation :

  • Fabricant certifié ISO 9001 : 2015
  • DIRECTIVE2014/68/UE : CE N° 0062
    Catégorie de risque III Module H
  • Certificat 3.1 sur demande
  • Tests suivant la norme EN 12266-1
  • Ecartement suivant la norme EN 558 série 1 (DIN 3202-1 F1 – NF 29354)
  • Brides suivant la norme EN 1092-1 PN16

Caractéristiques techniques Filtre à tamis gaz acier en Y à brides PN 16

Fiche technique

Référence
23700F00PN16050
Type de raccordement
À brides EN1092-1 PN16
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
-20°C
Température maximum
+400°C
Fluide admissible
Gaz
Normes et certifications
Directive 2014/68/UE - EN 12266-1 - ISO 9001 : 2015
Normalisation
Directive 2014/68/UE
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce

Télécharger La documentation

FT 237

Fiche technique Filtre à tamis gaz acier en Y à brides PN 16

Téléchargement (508.95KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Filtre à tamis gaz acier en Y à brides PN 16

Voici la liste des références et poids correspondants aux options séléctionnées.
23700F00PN16050 - Filtre à tamis gaz acier en Y à brides PN 16 - DN 50
Diamètre DN DN 50
Poids emballé 11,2kg
306.41 € HT
Consulter
23700F00PN16065 - Filtre à tamis gaz acier en Y à brides PN 16 - DN 65
Diamètre DN DN 65
Poids emballé 14,8kg
320.71 € HT
Consulter
23700F00PN16080 - Filtre à tamis gaz acier en Y à brides PN 16 - DN 80
Diamètre DN DN 80
Poids emballé 18,8kg
477.98 € HT
Consulter
23700F00PN16100 - Filtre à tamis gaz acier en Y à brides PN 16 - DN 100
Diamètre DN DN 100
Poids emballé 28kg
719 € HT
Consulter
23700F00PN16125 - Filtre à tamis gaz acier en Y à brides PN 16 - DN 125
Diamètre DN DN 125
Poids emballé 39kg
972.24 € HT
Consulter
23700F00PN16150 - Filtre à tamis gaz acier en Y à brides PN 16 - DN 150
Diamètre DN DN 150
Poids emballé 55kg
1316.41 € HT
Consulter
23700F00PN16200 - Filtre à tamis gaz acier en Y à brides PN 16 - DN 200
Diamètre DN DN 200
Poids emballé 112kg
2357.03 € HT
Consulter
Référence - Désignation Diamètre DN Poids emballé Prix
23700F00PN16050 - Filtre à tamis gaz acier en Y à brides PN 16 - DN 50 DN 50 11,2kg 306.41 € HT
23700F00PN16065 - Filtre à tamis gaz acier en Y à brides PN 16 - DN 65 DN 65 14,8kg 320.71 € HT
23700F00PN16080 - Filtre à tamis gaz acier en Y à brides PN 16 - DN 80 DN 80 18,8kg 477.98 € HT
23700F00PN16100 - Filtre à tamis gaz acier en Y à brides PN 16 - DN 100 DN 100 28kg 719 € HT
23700F00PN16125 - Filtre à tamis gaz acier en Y à brides PN 16 - DN 125 DN 125 39kg 972.24 € HT
23700F00PN16150 - Filtre à tamis gaz acier en Y à brides PN 16 - DN 150 DN 150 55kg 1316.41 € HT
23700F00PN16200 - Filtre à tamis gaz acier en Y à brides PN 16 - DN 200 DN 200 112kg 2357.03 € HT
